承插型盤扣式腳手架材料使用及制作質量要求

時間：2016年5月9日瀏覽次數：6378次

　　腳手架的材料對于腳手架的質量都有著重要的作用，每種腳手架產品的材質都需要符合市場生產的標準，這樣生產出來的腳手架質量才更好。承插型盤扣式腳手架是一種新型腳手架或許大家很少了解，今天元拓集團小編和大家分享下關于承插型盤扣式腳手架材料使用及制作質量要求。
　　
　　一、承插型盤扣式鋼管支架的構配件除有特殊要求外，其材質應符合現行國家標準《低合金高強度結構鋼》GB/T 1591、《碳素結構鋼》GB/T700以及《一般工程用鑄造碳鋼件》GB/T11352的規定。
　　　　
　　二、連接盤、扣接頭、插銷以及可調螺母的調節手柄采用碳素鑄鋼制造時，其材料機械性能不得低于現行國家標準《一般工程用鑄造碳鋼件》GB/T 11352中牌號為ZG 230- 450的屈服強度、抗拉強度、延伸率的要求。
　　

　　承插型盤扣式腳手架制作質量要求
　　
　　一、桿件焊接制作應在專用工藝裝備上進行，各焊接部位應牢固可靠。焊絲宜采用符合現行國家標準中，氣體保護電弧焊用碳鋼、低合金鋼焊絲的要求，有效焊縫高度不應小于3. 5mm。
　　

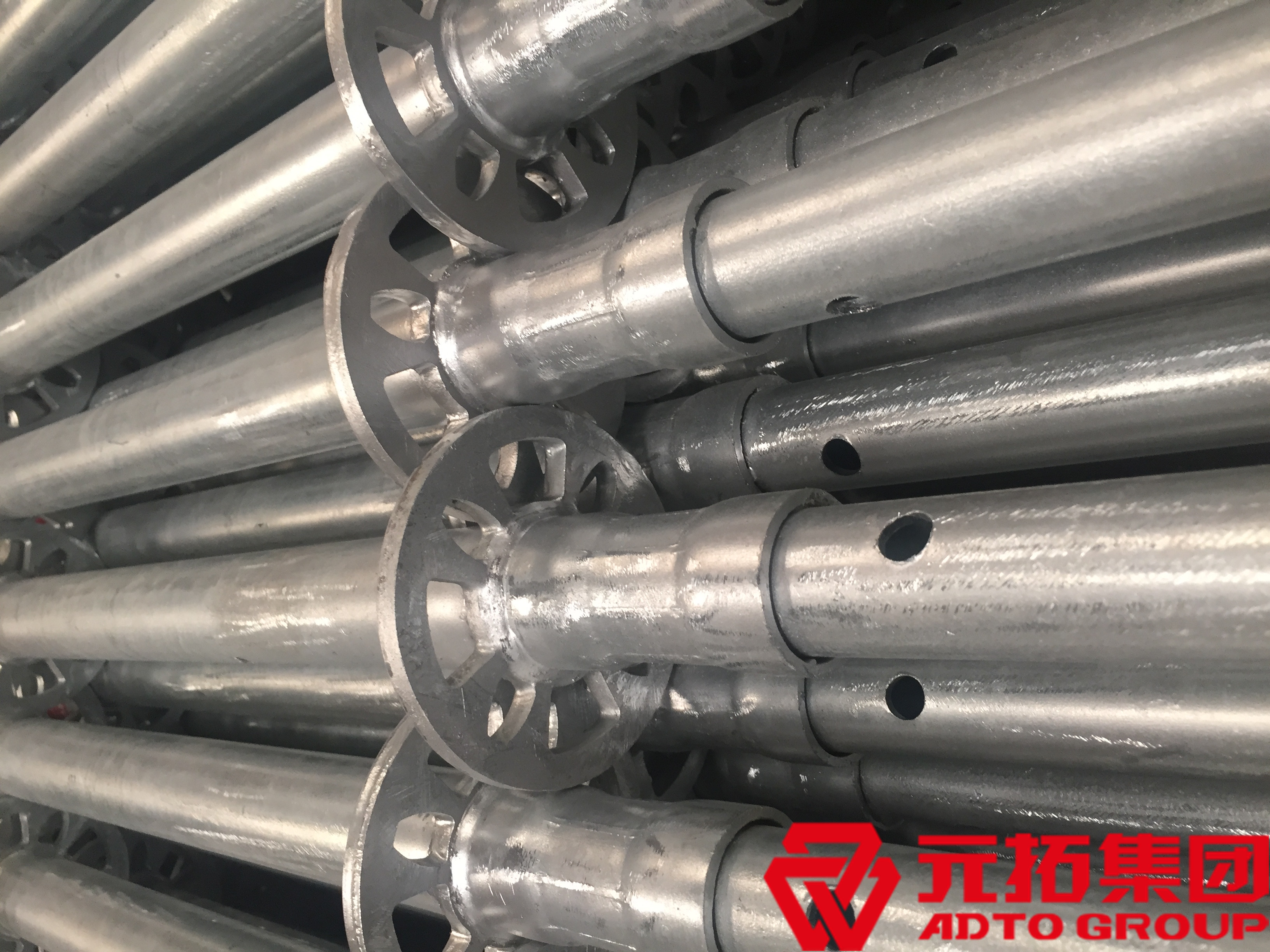

　　二、鑄鋼或鋼板熱鍛制作的連接盤的厚度不應小于8mm，允許尺寸偏差應為±0.5mm；鋼板沖壓制作的連接盤厚度不應小于l0mm，允許尺寸偏差應為±0.5mm。
　　
　　三、鑄鋼制作的桿端扣接頭應與立桿鋼管外表面形成良好的弧面接觸，并應有不小于500平方毫米的接觸面積。
　　
　　四、楔形插銷的斜度應確保楔形插銷楔入連接盤后能自鎖。鑄鋼、鋼板熱鍛或鋼板沖壓制作的插銷厚度不應小于8mm，允許尺寸偏差應為±0.lmm。
　　
　　五、立桿連接套管可采用鑄鋼套管或無縫鋼管套管。采用鑄鋼套管形式的立桿連接套長度不應小于90mm，可插入長度不應小于75mm；采用無縫鋼管套管形式的立桿連接套長度不應小于160mm，可插入長度不應小于110mm。套管內徑與立桿鋼管外徑間隙不應大于2mm。
　　
　　六、立桿與立桿連接套管應設置固定立桿連接件的防拔出銷孔，銷孔孔徑不應大于14mm，允許尺寸偏差應為±0.1mm；立桿連接件直徑宜為12mm，允許尺寸偏差應為±0.1mm。
　　
　　七、連接盤與立桿焊接固定時，連接盤盤心與立桿軸心的不同軸度不應大于0.3mm；以單側邊連接盤外邊緣處為測點，盤面與立桿縱軸線正交的垂直度偏差不應大于0. 3mm。
　　
　　八、可調底座和可調托座的絲桿宜采用梯形牙，A型立桿宜配置Φ48絲桿和調節手柄，絲桿外徑不應小于46mm；B型立桿宜配置Φ38絲桿和調節手柄，絲桿外徑不應小于36mm。
　　
　　九、可調底座的底板和可調托座托板宜采用Q235鋼板制作，厚度不應小于5mm，允許尺寸偏差應為±0.2mm，承力面鋼板長度和寬度均不應小于150mm;承力面鋼板與絲桿應采用環焊，并應設置加勁片或加勁拱度；可調托座托板應設置開口擋板，擋板高度不應小于40mm。
　　
　　十、可調底座及可調托座絲桿與螺母旋合長度不得小于5扣，螺母厚度不得小于30mm，可調托座和可調底座插入立桿內的長度應符合規范規定。
　　
　　十一、主要構配件的制作質量及形位公差要求，應符合規范規定。
　　
　　十二、可調托座、可調底座承載力，應符合規范規定。
　　
　　十三、掛扣式鋼腳手板承載力，應符合本規范的規定。
　　
　　十四、構配件外觀質量應符合要求：
　　
　　1、鋼管應無裂紋、凹陷、銹蝕，不得采用對接焊接鋼管；
　　
　　2、鋼管應平直，直線度允許偏差應為管長的1／500，兩端面應平整，不得有斜口、毛刺；
　　
　　3、鑄件表面應光滑，不得有砂眼、縮孔、裂紋、澆冒口殘余等缺陷，表面粘砂應清除干凈；
　　
　　4、沖壓件不得有毛刺、裂紋、氧化皮等缺陷；
　　
　　5、各焊縫有效高度應符合規定，焊縫應飽滿，焊藥應清除干凈，不得有未焊透、夾渣、咬肉、裂紋等缺陷；
　　
　　6、可調底座和可調托座表面宜浸漆或冷鍍鋅，涂層應均勻、牢固；架體桿件及其他構配件表面應熱鍍鋅，表面應光滑，在連接處不得有毛刺、滴瘤和多余結塊；
　　
　　7、主要構配件上的生產廠標識應清晰。
